Łożysko blokowe poduszki

Dlaczego właśnie my

HGV Bearings to szybko rozwijająca się firma z siedzibą w Chinach. Mamy ponad 20-letnie doświadczenie. Naszym celem jest dzielenie się wiedzą o produktach, wiedzą na temat zastosowań i niezmiennie niezawodną obsługą naszych klientów przez cały czas. Specjalizujemy się w produkcji bron talerzowych z kołnierzem, z otworem okrągłym, z otworem kwadratowym, serii niestandardowych, serii z otworem sześciokątnym, z otworem kwadratowym i innych łożysk piast kół.

Szybka dostawa:Dzięki dużym mocom produkcyjnym możemy szybko wyprodukować potrzebne produkty i szybko je dostarczyć.
Konkurencyjne ceny:Szeroka skala produkcji pozwala nam obniżać ceny produktów poprzez ilość, przy jednoczesnym zachowaniu wysokiej jakości produktów.
Odpowiedź online w ciągu 24 godzin:Skorzystaj z całodobowego wsparcia dzięki naszej usłudze całodobowej reakcji online. Jesteśmy tutaj, aby odpowiedzieć na Twoje pytania i zapewnić terminową pomoc o każdej porze. Bez względu na problem, z jakim się borykasz, nasz zespół jest dostępny przez całą dobę, aby zapewnić Ci szybkie wsparcie.
20+ lat doświadczenia:Dzięki ponad dwudziestoletniemu doświadczeniu obsługujemy prawie 100 klientów i otrzymujemy bardzo dobre recenzje.

Co to jest łożysko blokowe poduszki

Łożysko stojakowe to podstawa służąca do podparcia obrotowego wału za pomocą kompatybilnych łożysk i różnych akcesoriów. Zespół składa się z bloku montażowego, w którym znajduje się łożysko. Blok mocuje się do fundamentu i wkłada wał, umożliwiając obrót wewnętrznej części łożyska/wału. Jeśli chcesz poznać specyfikacje i ceny łożyska blokowego poduszki, skontaktuj się z nami!

Korzyści z łożyska blokowego poduszki

Zwiększona ładowność
Łożyska stojakowe są zaprojektowane tak, aby wytrzymywać duże obciążenia, dzięki czemu idealnie nadają się do urządzeń przemysłowych pracujących pod wysokimi ciśnieniami. Łożyska te równomiernie rozkładają obciążenie, zmniejszając ryzyko przedwczesnego zużycia i awarii. Stosując łożyska stojakowe, możesz mieć pewność, że Twój sprzęt sprosta wymaganiom ciężkich zastosowań.
Poprawiona wydajność
Dzięki zastosowaniu łożysk stojakowych można znacznie poprawić wydajność sprzętu przemysłowego. Łożyska te zapewniają niskie tarcie i płynną pracę, co skutkuje zmniejszonym zużyciem energii i zwiększoną wydajnością. Dzięki zwiększonej wydajności Twoje maszyny mogą pracować na optymalnym poziomie, co skutkuje wyższą produktywnością i wydajnością.
Zwiększona trwałość
Urządzenia przemysłowe często działają w trudnych warunkach, narażając łożyska na działanie kurzu, zanieczyszczeń i ekstremalnych temperatur. Łożyska blokowe zaprojektowano tak, aby wytrzymywały te trudne warunki, zapewniając doskonałą odporność na zużycie, rozdarcie i uderzenia. Stosując trwałe łożyska stojakowe, można zapobiec przedwczesnym awariom i kosztownym przestojom.
Obniżone koszty konserwacji
Jedną z kluczowych zalet stosowania łożysk stojakowych jest ich zdolność do minimalizacji wymagań konserwacyjnych. Łożyska te są nasmarowane, uszczelnione i wstępnie zmontowane, co zmniejsza potrzebę częstych interwencji konserwacyjnych. Dzięki krótszym przestojom poświęconym na konserwację łożysk urządzenia przemysłowe mogą działać wydajnie, oszczędzając cenny czas i pieniądze.
Łatwa instalacja i wymiana
Łożyska blokowe zaprojektowano z myślą o łatwym montażu i wymianie, co pozwala na szybką i bezproblemową konserwację. Dzięki prostemu procesowi montażu łożyska te umożliwiają szybszą konfigurację sprzętu i minimalizują przestoje podczas wymiany. Ta łatwość instalacji gwarantuje, że Twój sprzęt przemysłowy będzie mógł szybko wznowić pracę, maksymalizując produktywność.
Wszechstronne zastosowania
Łożyska blokowe oferują wszechstronność zastosowań, dzięki czemu nadają się do różnych urządzeń przemysłowych w różnych sektorach. Od systemów przenośników i maszyn rolniczych po sprzęt produkcyjny i operacje wydobywcze – łożyska te można dostosować do różnorodnych warunków pracy. Ich wszechstronność pozwala na bezproblemową integrację z różnymi typami maszyn.
Redukcja hałasu i wibracji
Urządzenia przemysłowe mogą generować znaczny hałas i wibracje, które mogą mieć wpływ na ogólną pracę i środowisko pracy. Łożyska blokowe poduszki posiadają funkcje redukcji hałasu i wibracji, zapewniając cichsze i bardziej komfortowe środowisko pracy. Minimalizując hałas i wibracje, łożyska te przyczyniają się do bezpieczniejszego i bardziej produktywnego miejsca pracy.
Odporność na korozję
Wiele środowisk przemysłowych naraża sprzęt na działanie czynników korozyjnych, takich jak wilgoć, chemikalia i zanieczyszczenia. Łożyska stojakowe zostały zaprojektowane z materiałów odpornych na korozję, zapewniając doskonałą ochronę przed rdzą i zniszczeniem. Stosując łożyska odporne na korozję, możesz przedłużyć żywotność sprzętu przemysłowego i utrzymać jego wydajność.
Ekonomiczne rozwiązanie
Inwestycja w wysokiej jakości łożyska stojakowe może być opłacalnym rozwiązaniem dla Twojego sprzętu przemysłowego. Łożyska te zapewniają długą żywotność, zmniejszając potrzebę częstych wymian i związanych z tym kosztów. Ponadto ich zdolność do minimalizacji wymagań konserwacyjnych i poprawy efektywności energetycznej przyczynia się do ogólnych oszczędności kosztów.
Długa żywotność
Łożyska stojakowe są znane ze swojej długiej żywotności, zapewniającej niezawodne działanie i trwałość. Łożyska te zostały zaprojektowane przy użyciu wysokiej jakości materiałów i procesów produkcyjnych, co zapewnia dłuższą żywotność. Stosując łożyska stojakowe, można zminimalizować przestoje i zmaksymalizować żywotność sprzętu przemysłowego.

Typ łożyska bloku poduszki

Zwykłe łożyska
Łożyska ślizgowe służą do ograniczania, prowadzenia lub zmniejszania tarcia w zastosowaniach liniowych. Wykorzystują działanie ślizgowe zamiast ruchu tocznego stosowanego w łożyskach kulkowych, wałeczkowych i igiełkowych. Łożyska ślizgowe mogą być wykonane z różnych materiałów, ale zazwyczaj są to brąz, grafit i metal lub tworzywo sztuczne. Metalowe łożyska ślizgowe stojakowe muszą być odpowiednio nasmarowane, aby zmniejszyć zużycie i tarcie. Łożyska ślizgowe z brązu mogą być również impregnowane olejem lub samosmarujące.

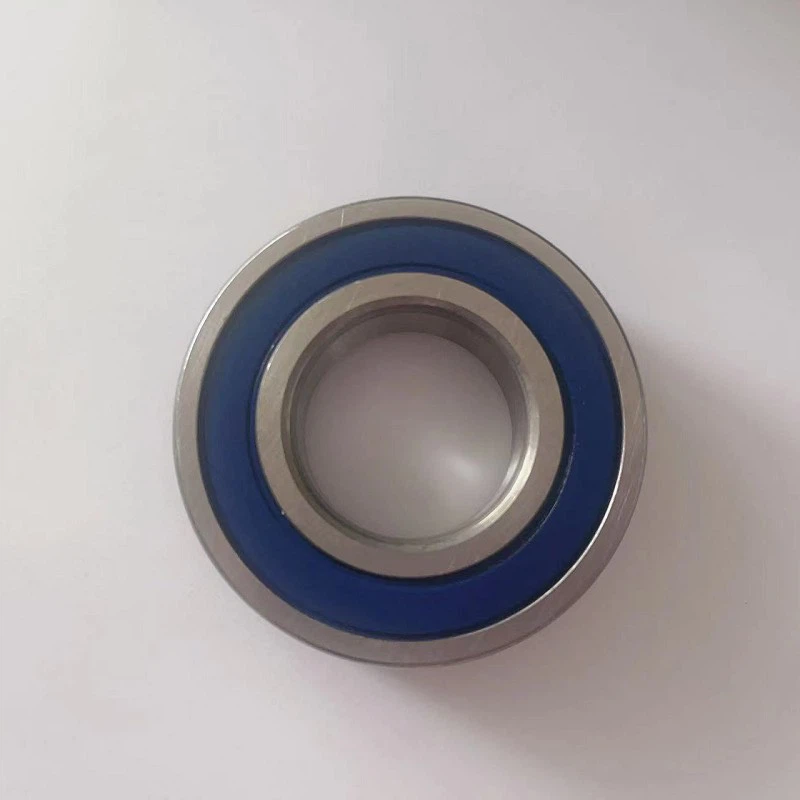

Łożyska kulkowe
Łożyska kulkowe mają kulkę jako element toczny. Służą do zapewnienia płynnego ruchu o niskim tarciu w zastosowaniach obrotowych. Konstrukcja składa się z pierścienia wewnętrznego i zewnętrznego, kulek i zazwyczaj klatki lub separatora kul. Kulkowe łożyska stojakowe składają się z pierścienia wewnętrznego i zewnętrznego oraz kulek. Mogą być wyposażone w klatkę lub separator kul.
Łożyska toczne
Łożyska wałeczkowe mają wałek jako element toczny. Służą do zapewnienia płynnego ruchu o niskim tarciu w zastosowaniach obrotowych. Konstrukcja składa się z pierścienia wewnętrznego i zewnętrznego, rolek i zazwyczaj klatki lub separatora rolkowego. Istnieją trzy główne typy łożysk tocznych stosowanych w blokach poduszkowych:

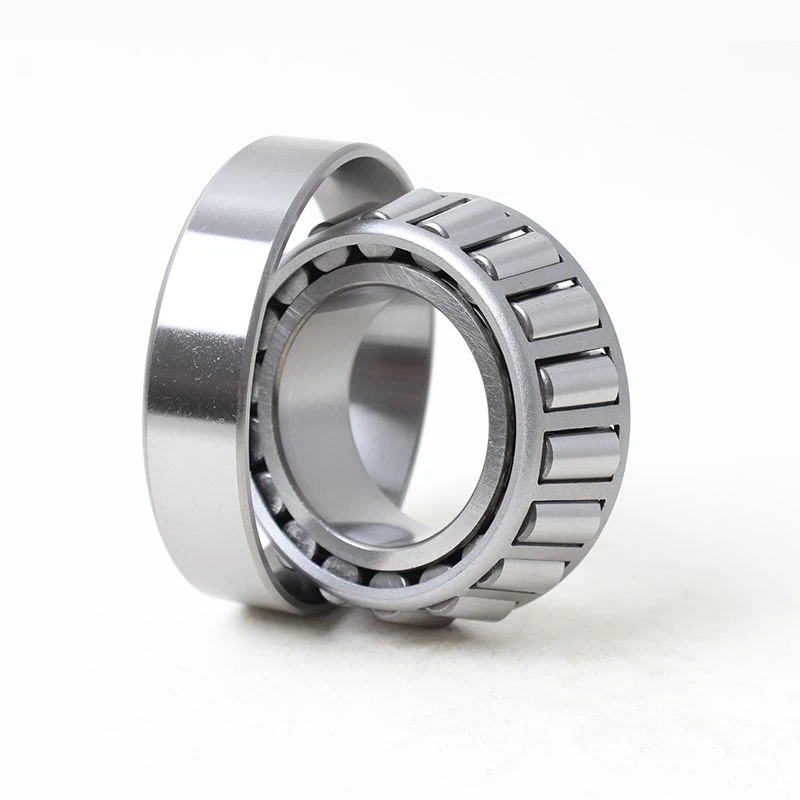

1. Łożyska stożkowe
Łożyska stożkowe wykorzystują rolki stożkowe poruszające się na bieżniach stożkowych. Mogą przenosić zarówno obciążenia promieniowe, jak i osiowe, a także przenosić większe obciążenia niż łożyska kulkowe ze względu na większą powierzchnię styku. Łożyska stożkowe składają się z pierścienia wewnętrznego (stożka), pierścienia zewnętrznego (miski), koszyka i wałeczków. Mają wysoką nośność promieniową i osiową, gdy są używane przy niskich i średnich poziomach prędkości. Poziom ciągu łożysk stożkowych stojakowych wynosi około 60% nośności promieniowej. Zwykle są droższe.
2.Łożyska baryłkowe
Łożyska baryłkowe to wahliwe, dwurzędowe, kombinowane łożyska promieniowe i wzdłużne. Element toczny w tych łożyskach stojakowych ma kształt koronowy lub kulisty. Łożyska baryłkowe stojakowe sprawdzają się doskonale w przypadku dużych obciążeń i obciążeń wymagających tolerancji na wstrząsy; mają jednak ograniczone możliwości prędkości.
3. Łożyska walcowe
Łożyska walcowe to łożyska o dużej nośności promieniowej i umiarkowanych obciążeniach wzdłużnych. Można je koronować lub odprężać w celu zmniejszenia koncentracji naprężeń. Łożyska walcowo-wałeczkowe stojakowe wytwarzają niskie tarcie i pozwalają na dużą prędkość.
Łożyska igiełkowe
Łożyska igiełkowe mają wałek igiełkowy jako element toczny. Są podobne do łożysk walcowych, ale mają mniejszy stosunek średnicy do długości. Kontrolując luz obwodowy pomiędzy rolkami lub igłami, elementy toczne są utrzymywane równolegle do osi wału. Łożyska igiełkowe są przeznaczone do zastosowań z obciążeniami promieniowymi, gdzie pożądany jest niski profil.
Łożyska hydrodynamiczne
Łożyska hydrodynamiczne to łożyska z warstwą cieczy, których warstwa oleju lub powietrza tworzy luz pomiędzy elementami ruchomymi i nieruchomymi. Hydrodynamiczne łożyska stojakowe utrzymują wysoką sztywność, nośność i długą żywotność łożyska, ale są znacznie bardziej złożone i droższe niż standardowe łożyska stojakowe z elementami tocznymi.

Jak zamontować łożysko blokowe poduszki

Sprawdź i wyczyść wał
Najpierw sprawdź wał, aby upewnić się, że jest czysty, okrągły, prosty, wolny od zadziorów i wyszczerbień oraz czy nie jest za mały lub za duży, zgodnie ze specyfikacją producenta. Użyj drobnego papieru ściernego lub pasty ściernej, aby oczyścić wał z rdzy. Następnie użyj cienkiej warstwy oleju, aby usunąć wszelkie zanieczyszczenia.

Umieścić łożyska na wale
Jeśli podczas umieszczania łożyska na wale konieczne jest wbicie łożyska na miejsce, użyj młotka i klocka z twardego drewna lub miękkiej stalowej rurki dociskając pierścień wewnętrzny. NIE uderzaj ani nie wywieraj nacisku na obudowę lub uszczelki.

Lekko przykręcić obudowę do konstrukcji montażowej
Umieścić wał na miejscu, lekko przykręcając obudowę do konstrukcji montażowej. Mostek nad szczelinami śrub mocujących obudowę za pomocą grubych podkładek lub ciężkich podkładek sprężystych. Może to pomóc zapobiec rozluźnieniu.

Ustal ostateczną pozycję montażową
Przed przymocowaniem śrub należy ustalić ostateczną pozycję montażową, wyrównując zespoły łożyskowe ręcznie lub gumowym młotkiem.

Dokładnie przykręć obudowę do konstrukcji montażowej
Po prawidłowym ustawieniu łożyska mocno przykręć oba zespoły do konstrukcji montażowej.

Upewnij się, że wał może poruszać się osiowo
Upewnij się, że wał może poruszać się osiowo przez otwory łożyska, aby potwierdzić prawidłowe ustawienie. Jeśli nie jest to możliwe, poluzuj obudowy i wyreguluj wał.

Dokręć obie śruby ustalające kołnierza
Dokręcić obie śruby ustalające kołnierza, a następnie obrócić wał i na przemian dokręcać momentem zalecanym przez producenta. Jeśli klucz dynamometryczny nie jest dostępny, dokręć śruby ustalające, aż do uzyskania trwałego skręcenia za pomocą klucza imbusowego.

Jednostka rozszerzeń
Jeśli używasz modułu rozszerzającego, zawsze najpierw blokuj łożysko stałe. Przesuń łożysko rozprężne osiowo, aby wyśrodkować oprawę. Po wyśrodkowaniu dokręcaj naprzemiennie śruby ustalające na jednostce rozszerzającej, tak jak to robiłeś w przypadku jednostki stałej.

Jak konserwować łożysko bloku poduszki

Napełnij łożyska czystym olejem
Łożyska blokowe wymagają smarowania, aby działać prawidłowo. Łożyska można smarować ciekłym olejem, mgłą olejową lub innym rodzajem smaru.
Ważne jest, aby mieć pewność, że łożyska zawsze będą mogły otrzymać potrzebny olej. Brak smarowania może być przyczyną wielu problemów. Ponadto stosowany olej powinien być zawsze czysty. W razie potrzeby pamiętaj o wymianie oleju. Może znacznie wydłużyć żywotność Twojego sprzętu.

Zainwestuj w pieczęcie ochronne
Rozsądnie jest zapewnić łożyskom dodatkowy poziom ochrony. Jest to usługa, którą mogą świadczyć uszczelnienia osłon łożysk. Na rynku dostępne są dwa rodzaje uszczelek: ochraniacze kontaktowe i ochraniacze bezdotykowe.
Bezdotykowy ochraniacz zapobiegnie bezpośredniemu kontaktowi poduszki z otaczającymi ją przedmiotami. Może pomóc chronić nosiciela przed zadrapaniami, a także ogólnym zużyciem.
Kontakt z obrońcami jest częstszy. Zapewniają łożysku blokowemu ochronę, ale nie blokują kontaktu. Szczególnie popularne są plomby magnetyczne. Dzięki odpowiednim uszczelkom będziesz w stanie zabezpieczyć łożyska blokowe i uniknąć problemów z niewspółosiowością.

Często sprawdzaj swoje łożyska
Oprócz zapewnienia łożyskom uszczelek i czystego oleju, należy je regularnie sprawdzać. Upewnij się, że działają tak, jak powinny. Jeśli zauważysz jakiekolwiek problemy, podejmij kroki, aby je natychmiast rozwiązać. Im szybciej zajmiesz się problemem, tym mniej szkód może on spowodować.

Jak wybrać łożyska blokowe poduszki

1. Wybierz typ łożyska odpowiedni do swojego zastosowania, tj. rodzaj obciążenia, rozmiar wału, prędkość obrotową, niewspółosiowość itp. Mogą zawierać następujące typy łożysk

Łożysko zwykłe
Łożysko kulkowe
Łożyska wałeczkowe - Łożyska stożkowe, Łożyska baryłkowe, Łożyska walcowe

2. Wybierz odpowiedni materiał obudowy dla swojego zastosowania i środowiska
3.Wybierz odpowiednie mocowanie wału

Jednostki mogą być wyposażone w śrubę ustalającą, zamek mimośrodowy, pojedynczy lub podwójny kołnierz ustalający, zamek koncentryczny lub adapter stożkowy

4. Rozważ typ rozdzielony, jeśli jest to konieczne i ułatwi instalację
5.W przypadku zastosowań wymagających dużych obciążeń wybierz zespół łożyskowy z łożyskiem udarowym z odpowiednim typem łożyska
6. Uszczelki są również różne, w tym uszczelki prześwitowe, uszczelki o lekkim kontakcie, o silnym kontakcie i uszczelki typu pomocniczego

Często Zadawane Pytania

P: Do czego wykorzystuje się łożyska blokowe?

Odp.: Łożyska blokowe podtrzymują wały biegnące równolegle do powierzchni montażowej. To sprawia, że są bardzo prostą, ale istotną częścią systemów przenośników, wentylatorów przemysłowych, sprzętu rolniczego, żurawi, myjni samochodowych i wielu innych.

P: Jaka jest różnica między kołnierzem a łożyskiem poduszkowym?

Odp.: Łożyska stojakowe mogą podpierać wały pracujące poziomo, pionowo lub pod kątem – pod warunkiem, że blok jest zamontowany na powierzchni biegnącej w ten sam sposób. Łożyska blokowe kołnierzowe są zasadniczo odpowiednikami prostokątnymi. Łożyska blokowe kołnierzowe podtrzymują wały, które są prostopadłe do powierzchni montażowej.

P: Skąd wiesz, że łożysko kulkowe poduszkowe jest uszkodzone?

Odp.: Jeśli w przednim zawieszeniu słychać stukanie, oznacza to, że łożysko kulkowe w płycie pochylenia koła jest zużyte i wymaga wymiany.

P: Jaka jest różnica między łożyskami blokowymi a łożyskami kulkowymi?

Odp.: Metalowe łożyska ślizgowe stojakowe muszą być odpowiednio nasmarowane, aby zmniejszyć zużycie i tarcie. Łożyska ślizgowe z brązu mogą być również impregnowane olejem lub samosmarujące. Łożyska kulkowe mają kulkę jako element toczny. Służą do zapewnienia płynnego ruchu o niskim tarciu w zastosowaniach obrotowych.

P: Czy blok poduszki jest łożyskiem?

Odp.: Łożysko stojakowe lub oprawa łożyska lub oprawa dzielona to podstawa służąca do zapewnienia podparcia obrotowego wału z kompatybilnymi łożyskami. Łożyska blokowe to tak naprawdę obudowy, w których zamontowane jest łożysko.

P: Jakie są części łożyska poduszkowego?

Odp.: Mają długą obudowę, która jest zwykle wykonana z mocnego metalu, takiego jak stal nierdzewna lub żeliwo. Pośrodku łożyska stojakowego znajduje się główny otwór, który podtrzymuje wał maszyny lub przedmiotu. Otwór ten otoczony jest wieloma małymi metalowymi kulkami tworzącymi element w kształcie pierścienia, zwany kulą i klatką.

P: Czy łożyska stojakowe mogą wytrzymać obciążenie osiowe?

Odp.: Oprawy blokowe wykonane z żeliwa lub stali nierdzewnej wytrzymują co najmniej takie same obciążenia dynamiczne i statyczne, jak wbudowane łożyska wkładkowe. Wytrzymują również obciążenia szczytowe lub zmienne obciążenia osiowe.

P: Czy łożyska stojakowe kręcą się?

Odp.: Bloki poduszkowe działają w taki sam sposób, jak większość innych łożysk. Wał maszyny lub przedmiotu można włożyć w łożysko stojakowe, aby poprawić ruch obrotowy. Duży środkowy otwór łożyska stojakowego może się łatwo obracać, ponieważ jest otoczony kulą i klatką.

P: Czy powinienem nasmarować nowe łożyska stojakowe?

Odp.: Właściwe smarowanie jest niezbędne do użytkowania każdego zamontowanego łożyska. Olej zawarty w smarze łożyskowym tworzy cienką warstwę pomiędzy elementem tocznym a pierścieniami łożyska. Bez tej warstwy oleju bloki poduszki i bloki kołnierza nie zobaczą ułamka ich oczekiwanej żywotności.

P: Jak często należy smarować łożyska stojakowe?

Odp.: Jeśli smarownica podaje około 1,35 grama na skok, oznacza to, że łożysko potrzebuje 6 skoków co 13 miesięcy; można by to uśrednić do udaru co około 8 tygodni.

P: Czy łożyska stojakowe wymagają smaru?

Odp.: Ponieważ zawierają łożysko, tuleje stojakowe wymagają smarowania. Bez smarowania będą narażone na tarcie, które skraca ich żywotność. Łożyska to części, które pomagają w obrocie innych części, takich jak wał.

P: Czy łożyska stojakowe są uszczelnione?

Odp.: Zespoły łożysk blokowych zaprojektowano z myślą o szybkim, łatwym i bezpiecznym montażu. Są fabrycznie uszczelnione i wstępnie nasmarowane, dzięki czemu są gotowe do użycia. Dostępnych jest wiele rozwiązań uszczelniających i smarów (w tym smarów dopuszczonych do kontaktu z żywnością) dostosowanych do specyficznych wymagań aplikacji.

P: Czy w łożyskach mogę używać oleju zamiast smaru?

Odp.: Zazwyczaj olej sprawdza się lepiej w zastosowaniach wysokotemperaturowych oraz w zastosowaniach, w których występuje duża prędkość i ekstremalne tarcie. Z drugiej strony smar dobrze sprawdza się w łożyskach, które pracują przy umiarkowanych prędkościach i temperaturach nie są zbyt wysokie.

P: Jakiego rozmiaru łożyska stojakowego potrzebuję?

Odp.: Łożysko wymagane do konkretnego zastosowania zależy przede wszystkim od obciążenia i średnicy zamontowanego wału. Wysokość wału i wysokość powrotu można określić, mierząc łożysko środkowego wału łożyska stojakowego.

P: Jaki ciężar może utrzymać łożysko stojakowe?

Odp.: Wysoka wydajność: Poduszki rolkowe oferują nośność dynamiczną w zakresie od 800 do 12 500 funtów i niski współczynnik tarcia, który pomaga osiągnąć prędkość do 25 stóp/sekundę.

P: Ile jest rodzajów bloków łożyskowych?

Odp.: Dwa najpopularniejsze typy bloków łożyskowych to bloki poduszkowe i bloki kołnierzowe. Główną różnicą między nimi jest orientacja wału względem powierzchni montażowej. Łożyska blokowe, zwane czasami łożyskami hydraulicznymi, podtrzymują wały biegnące równolegle do powierzchni montażowej.

Jesteśmy znani jako jeden z wiodących producentów łożysk stojakowych w Chinach. Zachęcamy do zakupu wysokiej jakości łożyska blokowego w konkurencyjnej cenie z naszej fabryki. Aby uzyskać wycenę, skontaktuj się z nami teraz.
